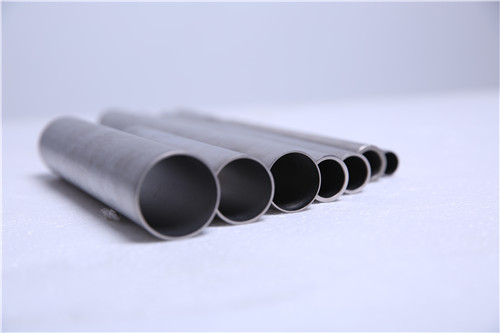

鎳管

1.鎳管執行標準

鎳管執行標準：

國標：GB/T2882-2005

美標：ASTM B163

ASTM B165

-----------------------------------------------------------------------------------------------------------------------------

2.鎳管生產規格

無縫管：直徑（6mm~150mm）*壁厚（0.8~8.0）*L

(根據用戶要求.特殊規格.與用戶為標準)

-----------------------------------------------------------------------------------------------------------------------------

3.鎳管生產狀態

鎳管生產狀態：

軟 態（M）

硬 態（Y）

半硬態（Y2）

-----------------------------------------------------------------------------------------------------------------------------

4.鎳管用途

鎳管用途：

制堿行業.氯堿化工及有機氯化物的生產.食品加工業.高溫鹵素及鹽腐蝕環境.電子儀表零件.水處理.各種耐強堿的設備

-----------------------------------------------------------------------------------------------------------------------------

產品參數：

管材的牌號、狀態和規格應符合表1的規定。

表1

mm

牌號	狀態	規格/mm
		外徑	壁厚	長度
N2、N4、DN	軟（M） 硬（Y）	0.35-18	0.05-0.90	100-8000
N6	軟（M） 半硬（Y2） 硬（Y）	0.35-90	0.05-5.00
NCu28-2.5-1.5	軟（M） 硬（Y）	0.35-90	0.05-5.00
	半硬（Y2）	0.35-18	0.05-0.90
NCu40-2-1	軟（M） 硬（Y）	0.35-90	0.05-5.00
	半硬（Y2）	0.35-18	0.05-0.90
NSi0.19 NMg0.1	軟（M） 半硬（Y2） 硬（Y）	0.35-18	0.05-0.90

鎳管的公稱尺寸應符合表2的規定。

表2

mm

外徑	壁厚
	0.05-0.06	＞0.06-0.09	＞0.09-0.12	＞0.12-0.15	＞0.15-0.20	＞0.20-0.25	＞0.25-0.30	＞0.30-0.40	＞0.40-0.50	＞0.50-0.60	＞0.60-0.70	＞0.70-0.90	＞0.90-1.00	＞1.00-1.25	＞1.25-1.50	＞1.50-1.80	＞1.80-2.00	＞2.00-3.00	＞3.00-3.50	＞3.50-4.00	＞4.00-5.00	長度
0.35-0.40	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	≤3000
＞0.40-0.50	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
＞0.50-0.60	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
＞0.60-0.70	○	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
＞0.70-0.80	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-
＞0.80-0.90	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-	-
＞0.90-1.50	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-	-
＞1.50-1.75	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-
＞1.75-2.00	-	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	-	-
＞2.00-2.25	-	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-	-
＞2.25-2.50	-	○	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-	-
＞2.50-3.50	-	○	○	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-
＞3.50-4.20	-	-	○	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-
＞4.20-6.00	-	-	-	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-	-	-	-
＞6.00-8.50	-	-	-	○	○	○	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-
＞8.50-10	-	-	-	-	-	○	○	○	○	○	○	○	○	○	○	-	-	-	-	-	-
＞10-12	-	-	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	○	-	-	-
＞12-14	-	-	-	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	-	-	-
＞14-15	-	-	-	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	○	-	-
＞15-18	-	-	-	-	-	-	-	-	○	○	○	○	○	○	○	○	○	○	○	-	-
＞18-20	-	-	-	-	-	-	-	-	-	-	-	○	○	○	○	○	○	○	○	○	-
＞20-30	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	○	○	○	○	-
＞30-35	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	○	○	○	-	≤5000
＞35-40	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	○	○	○
＞40-60	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	○	○	≤8000
＞60-90	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	○	○	○	○
注：“○”表示推薦采用的規格，“-”表示不推薦采用的規格，需要其他規格的產品應由供需雙方商定。

鎳管的外徑及其允許偏差應符合表3的規定。

表3

mm

外徑	允許偏差
	普通級	高精級
0.35-0.90	±0.007	±0.005
＞0.90-2.00	±0.010	±0.007
＞2.00-3.00	±0.012	±0.010
＞3.00-4.00	±0.018	±0.015
＞4.00-5.00	±0.022	±0.020
＞5.00-6.00	±0.030	±0.025
＞6.00-9.00	±0.040	±0.030
＞9.00-12	±0.045	±0.040
＞12-15	±0.080	±0.050
＞15-18	±0.100	±0.060
＞18-20	±0.120	±0.080
＞20-30	±0.150	±0.110
＞30-40	±0.170	±0.150
＞40-50	±0.250	±0.200
＞50-60	±0.350	±0.250
＞60-90	±0.450	±0.300
注：需方要求單向偏差時，其值為表中數值的2倍。

鎳管的壁厚及其允許偏差應符合表4的規定。

表4

mm

壁厚	允許偏差
	普通級	高精級
0.05-0.06	±0.010	±0.006
＞0.06-0.09	±0.010	±0.007
＞0.09-0.12	±0.015	±0.010
＞0.12-0.15	±0.020	±0.015
＞0.15-0.20	±0.025	±0.020
＞0.20-0.25	±0.030	±0.025
＞0.25-0.30	±0.035	±0.030
＞0.30-0.40	±0.040	±0.035
＞0.40-0.50	±0.045	±0.040
＞0.50-0.60	±0.055	±0.050
＞0.60-0.70	±0.070	±0.060
＞0.70-0.90	±0.080	±0.070
＞0.90-3.00	±公稱壁厚的10%	±公稱壁厚的10%
＞3.00-5.00	±公稱壁厚的12.5%
注：需方要求單向偏差時，其值為表中數值的2倍。

鎳管的長度及切斜及其允許偏差應符合表5的規定。

表5

mm

外徑	長度允許偏差		切斜，不大于
	普通級	高精級
＜20	+10 0	+2 0	2
≥20-＜50	+15 0	+5 0	3
≥50	+20 0	+10 0	4

鎳管的直度應符合表6的規定。

表6

mm

外徑	每米的直度，不大于
0.35-30	3
30-90	4
注：本表中指標不適用于“M"狀態

鎳管的室溫力學性能應符合表7的規定。

表7

mm

牌號	壁厚/mm	狀態	抗拉強度Rm/MPa, 不小于	伸長率/%，不小于
				A	A50
N2,N4,DN	所有規格	M	390	35	-
		Y	540	-	-
N6	＜0.9	M	390	-	35
		Y	540	-	-
	≥0.9	M	370	35	-
		Y2	450	-	12
		Y	520	6	-
NCu28-2.5-1.5 NCu40-2-1 NSi0.19 NMg0.1	所有規格	M	440	-	20
		Y2	540	6	-
		Y	585	3	-
注： 1.外徑小于18mm、壁厚小于0.09mm的硬（Y）態鎳及鎳合金管材的延伸率值僅供參考。 2.供農用飛機作噴頭用的NCu28-2.5-1.5合金硬狀態管材，其抗拉強度不小于645MPa、伸長率不小于2%。
